01什么是单向波?
单相波是单极发送电流(即直流电)。目前AED在使用的单向波绝大多数属于单相衰减正弦(Monophasic Damped Sine,MDS)波形。
单向波的波形是半个正弦波,电脉冲强度是逐渐衰减的。
02什么是双向波?
双相波除颤主要以双相切角指数(Biphasic Truncated Exponential,BTE)波形和双相方波形(Rectilinear Biphasic Waveform,RBW)为代表。双向波的波形是一个完整的正弦波,双相波除颤时,双相波除颤仪先后向心 脏释放与方向相反的双向电脉冲。

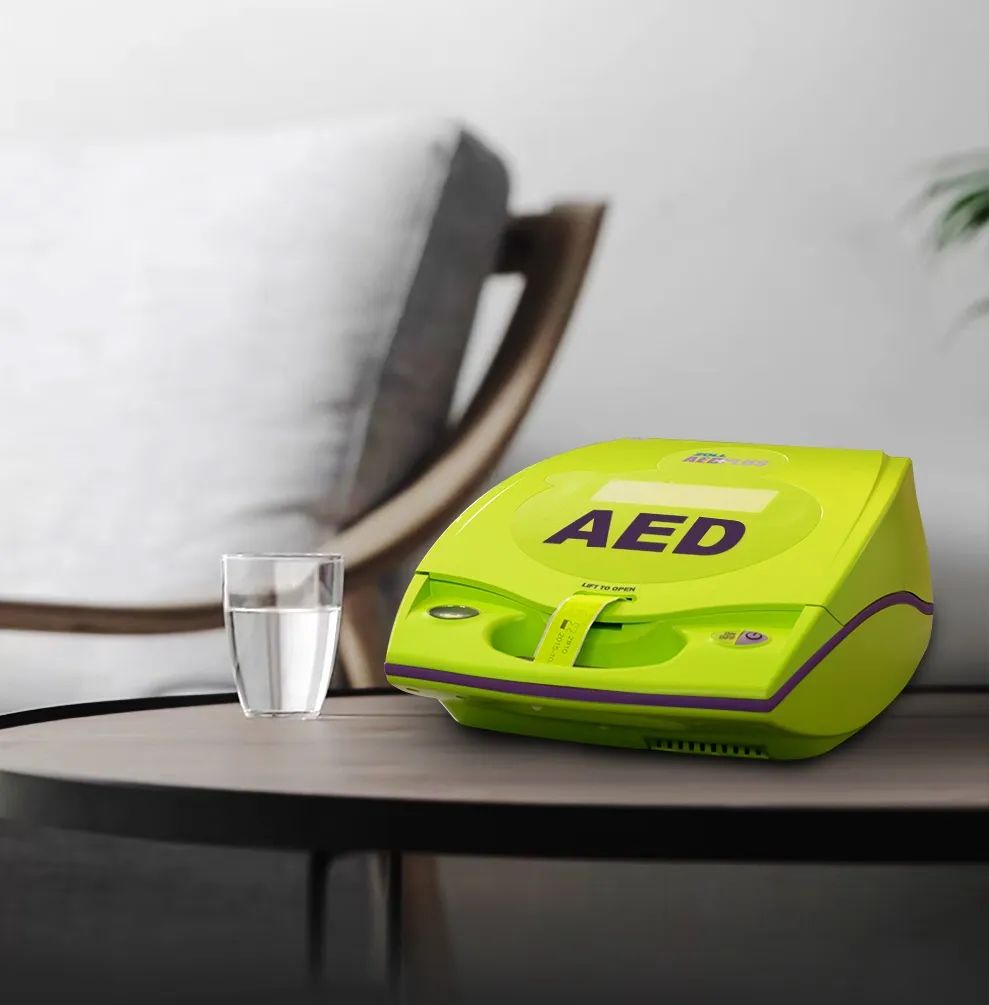

使用双向波的卓尔AED
1996年Philips公司将BTE波形率先引入AED,即所谓低能量、阻抗补偿式技术;RBW则是由Zoll(卓尔)公司于1999年开发的。BTE波形和RBW在波形与原理上各有特色。
03两者对比
单相波需要选择的能量较大,除颤电流峰值较高,对心肌功能可能造成较明显的损伤;另外,对经过人体阻抗的变化没有自动调节功能,特别是对高阻抗者除颤效果不佳。
与单向波相比,双向波的电流峰值较低,对心肌功能可能造成的损害程度较轻;双向波还能能根据人体经胸阻抗的变化,通过某种方式给予补偿,尤其使高经阻抗者的除颤成功率得到保证。

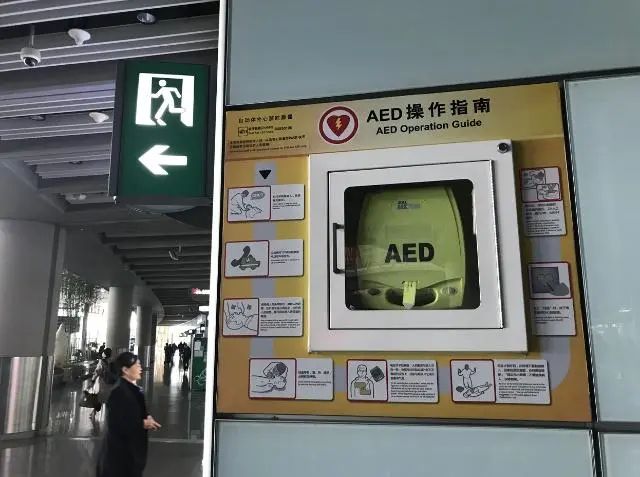

北京首都机场T3航站配备的卓尔AED
RBW双向波则通过“数码电阻桥”技术,自动预先测量人体经胸阻抗,快速调节除颤仪内部的数控阻抗,使总阻抗(机内阻抗+经胸阻抗)保持不变,进而维持除颤电流的相对“恒定”。
总的来说,单向波是一种单向从一个电流流到另一个电流的这么一种方式,是一种单向的行为,并不能够起到更大的作用;而双向波改变一次方向,并不是一直按照一个方向来进行流动。因此双向波的除颤成功率是相对比较高。
根据2010年美国心脏协会发布的心肺复苏指南:过去10年研究显示,在心电复律和除颤时,双向波比单向波更有效,1次双向波电击的有效性比得上或优于3次单向波电击。
来自院外和院内研究的资料显示,低能量双向波除颤,具有与单向波除颤相当的或更高的终止室颤成功率,而且损伤更小。
